Distributeurs d’alimentation AudioRoot

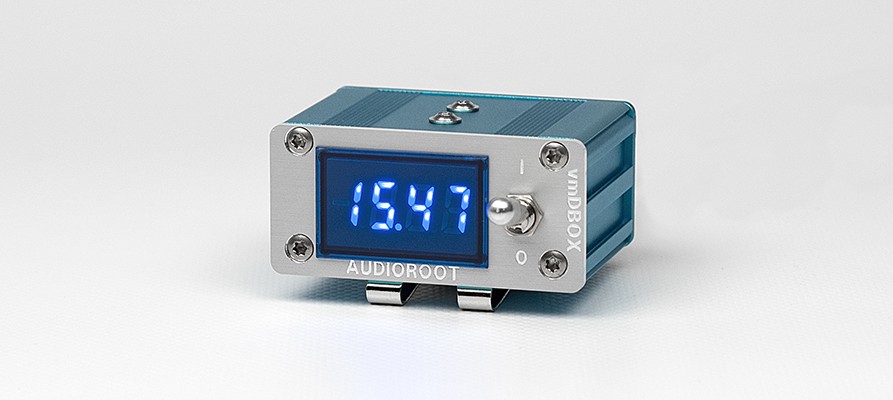

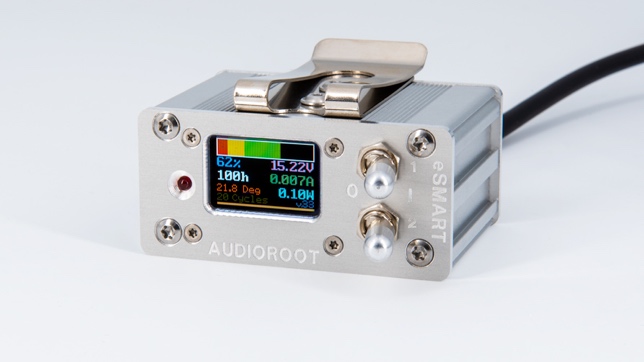

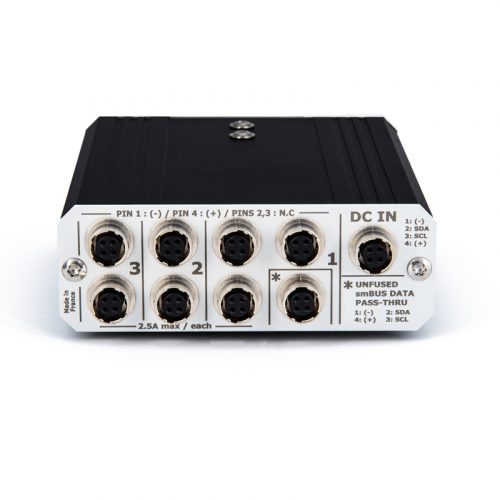

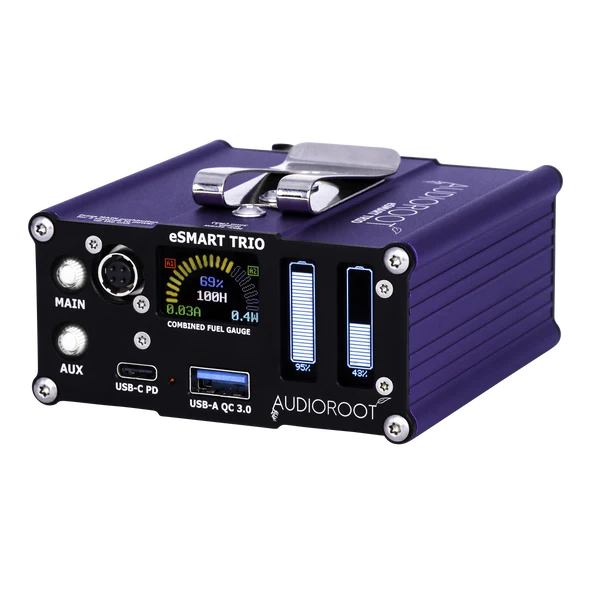

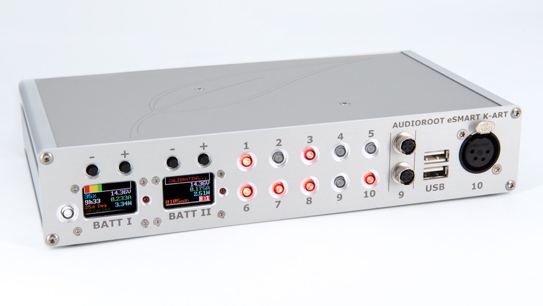

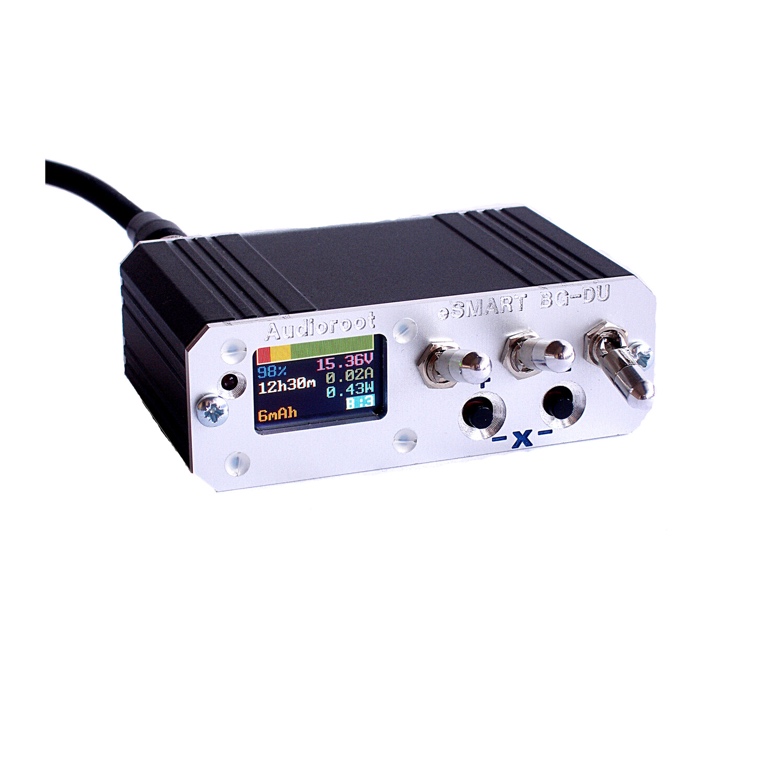

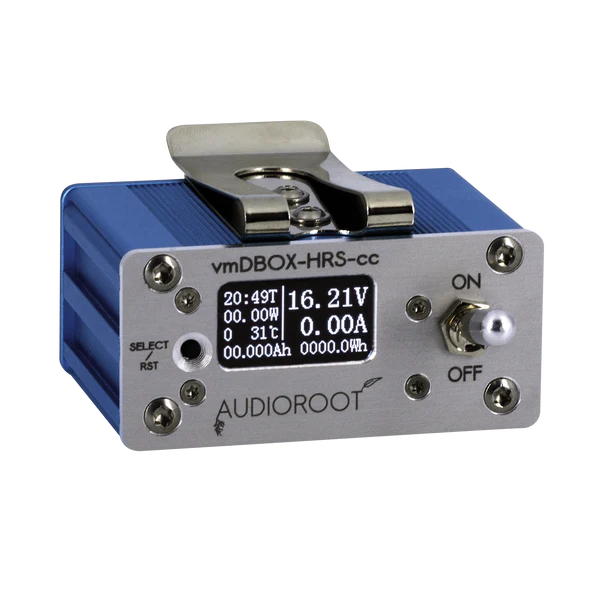

NomeSMART BG-DU-REGeSMART BG-DUeSMART BG-DH-MKIIeSMART K-ARTvmDBOX-HRSvmDBOX-HRS-cceSmart Trio
Entrées1 entrée HRS1 entrée HRS1 entrée sur câble eSmart2 entrées XLR-41 entrée HRS1 entrée HRS3 entrées TA-4
Sorties8 sorties commutables sur connecteurs Hirose avec 3 interrupteurs verrouillables :
– 4 sorties directes
– 2 sorties 12V/12W isolées sur 2 connecteurs (pour résoudre les problèmes de boucles de masse)
– 2 sorties 9V/18W sur 2 connecteurs (alimentation récepteurs/émetteurs sans fil)
8 sorties directes, commutables sur connecteurs Hirose avec 3 interrupteurs verrouillables (4/2/2)6 sorties directes, commutables sur connecteurs Hirose avec 2 interrupteurs verrouillables (4/2)
1 sortie Hirose avec renvoi SMBus
12 sorties Hirose liées par paires (2 avant, 10 arrière)
4 sorties XLR 4 avec leur propre interrupteur(1 avant, 3 arrière)
4 ports USB isolés (2 avant, 2 arrière)
6 sorties directes, commutables sur connecteurs Hirose6 sorties directes, commutables sur connecteurs Hirose9 sorties :
– 4 sorties directes principales sur Hirose
– 2 sorties directes auxiliaires sur Hirose
– 1 sortie directe Hirose sur face avant
– 1 sortie directe TA4 avec renvoi SMBus
– 1 sortie USB-C avec Power Delivery
– 1 sortie USB-A avec Quick Charge 3.0
ProtectionFusibles réarmables Polyswitch 2.5A sur chaque sortieFusibles réarmables Polyswitch 2.5A sur chaque sortieFusibles réarmables Polyswitch 2.5A sur 3 sortiesFusibles réarmables Polyswitch 2.5A sur chaque sortie Hirose
Fusibles réarmables Polyswitch 4.0A sur chaque sortie XLR4
Fusibles réarmables Polyswitch 8.0A sur chaque entrée de batterie
Fusibles réarmables Polyswitch 2.5A sur chaque sortieFusibles réarmables Polyswitch 2.5A sur 5 sortiesProtection intelligente avec limiteur de courant sur toutes les sorties : – 2,5A pour les sorties HRS – 5A pour la sortie TA4 – 45W pour la sortie USB-C – 15W pour la sortie USB-A
Écran✓ Écran couleur OLED 96x64px✓ Écran couleur OLED 96x64px✓ Écran couleur OLED 96x64px✓ 2 Écrans couleur OLED 96x64px✓ LED 7 segments✓ Ecran OLED monochrome✓ 1x Ecran couleur OLED 96x64px,
2x Ecrans OLED Monochromes 128x28px
Infos EcranMonitoring de la batterie en temps réel (% capacité restante, tension de la batterie, consommation de courant, température de la batterie, cycles de charge/décharge de la batterie)Monitoring de la batterie en temps réel (% capacité restante, tension de la batterie, consommation de courant, température de la batterie, cycles de charge/décharge de la batterie)Monitoring de la batterie en temps réel (% capacité restante, tension de la batterie, consommation de courant, température de la batterie, cycles de charge/décharge de la batterie)Monitoring pour bat I et bat II (% capacité restante, tension de la batterie, consommation de courant, température de la batterie, cycles de charge/décharge de la batterie)Voltmètre pour monitoring de la tension de la batterieMonitoring de la batterie en temps réel (tension de la batterie, consommation de courant, capacité de la batterie, horloge)Monitoring pour les trois batteries (% capacité restante, tension de la batterie, consommation de courant, température de la batterie, cycles de charge/décharge de la batterie), alertes court-circuit
LEDsLED clignotante : batterie inférieure à 10%LED clignotante : batterie inférieure à 10%LED clignotante : batterie inférieure à 10%LED clignotante : batterie inférieure à 10%
Batteries CompatiblesToutes batteries de 11 à 18VToutes batteries de 6 à 24VSe branche directement sur toutes batteries Audioroot eSmartToutes batteries de 9 à 18V DCToutes batteries de 6.5V à 18V DCToutes batteries de 5V à 18V DCToutes batteries smart AudioRoot ou type 2054 (SD, Aaton…)
Poids300g128g130g700g130g119 g300g
Dimensions85x120x30mm85x75x30mm65x50x30mm228x120x44mm65x50x30mm65 x 50 x 30 mm83 x 40 x 94mm
Accessoires Inclus1 clip en acier inoxydable1 clip en acier inoxydable1 clip en acier inoxydable1 clip en acier inoxydable1 clip en acier inoxydable1 clip en acier inoxydable
AvantagesSorties régulées 12V et 9V8 sorties, entrée HRSCâble batterie intégré2 entrées / 16 sorties, format roulanteTrès faible consommation, faible coûtTrès faible consommationMeilleure connectivité, adapté roulante et sacoche
AutresCharge totale max recommandée : 7ACharge totale max recommandée : 7ACharge totale max recommandée : 11,5A
