Référence de câblage

Emetteurs HF
Micro-Cravate LEMO 3
  • 1 – Masse
  • 2 – N/C
  • 3 – Signal + Bias
  • Sound Devices A20, A20-mini, A10 (mode Lav)
  • Wisycom MTP-60, MTP-40, MTP-40
  • Shure ADX1M
  • Sennheiser SK-2000, SK-5212, SK-6212
  • Zaxcom TRXLA5, ZMT-4
Symétrique LEMO 3
  • 1 – Signal –
  • 2 – Signal +
  • 3 – Masse
  • Sound Devices A20, A10 (Mode Mic, Line, AES)
Mini-Jack Sennheiser
  • 1 – Masse
  • 2 – N/C
  • 3 – Signal + Bias
  • Sennheiser G3, G4
  • Tentacle Track-E
Mini-Jack Sony
  • 1 – Masse
  • 2 – Signal
  • 3 – Bias
  • Sony UWP
TA-5 Lectrosonics
  • 1 – Masse
  • 3 – Signal + Bias
  • Emetteurs Lectrosonics (Câblage 2 fils)
TA-5 Lectrosonics
  • 1 – Masse
  • 3 – Bias
  • 5 – Signal
  • 4 et 2 connectés
  • Emetteurs Lectrosonics (Câblage 3 fils)
TA-4 Shure
  • 1 – Masse
  • 2 – Bias
  • 3 et 4 – Signal
  • Emetteurs Shure (Câblage 3 fils)
TA-4 Shure
  • 1 – Masse
  • 2 – Résistance 10k vers 3
  • 3 – Signal + Bias
  • 4 – N/C
  • Emetteurs Shure (Câblage 2 fils)
Micro-Cravates

Sanken Cos-11

Câblage 2 fils :

  • Fil Noir = Signal + Bias
  • Tresse + Fil Blanc = Masse

Câblage 3 fils :

  • Fil Blanc = Signal
  • Fil Noir = Bias
  • Tresse = Masse

DPA 4060 – 6060

Câblage 2 fils :

  • Fil Blanc = Signal + Bias
  • Tresse = Masse
Connecteurs Audio Symétriques
XLR-3
  • 1 – Masse
  • 2 – Signal +
  • 3 – Signal –
TA-3
  • 1 – Masse
  • 2 – Signal +
  • 3 – Signal –
XLR-5
  • 1 – Masse
  • 2 – Signal 1 +
  • 3 – Signal 1 –
  • 4 – Signal 2 +
  • 5 – Signal 2 –
TA-5 (Stereo)
  • 1 – Masse
  • 2 – Signal 1 +
  • 3 – Signal 1 –
  • 4 – Signal 2 +
  • 5 – Signal 2 –
Connecteurs d'alimentation
TA-4 (Alimentation)
  • 1 – Masse
  • 2 – Smart Battery Data (facultatif)
  • 3 – Smart Battery Clock (facultatif)
  • 4 – 10 – 18VDC 5A max.
Hirose 4
  • 1 – Masse
  • 2 – Smart Battery Data (facultatif)
  • 3 – Smart Battery Clock (facultatif)
  • 4 – 10 – 18VDC 2A max.
Connecteurs Timecode
Mini-Jack Timecode
  • 1 – Masse
  • 2 – N/C
  • 3 – Timecode
  • Tentacle Sync-E, Track-E
  • Mixpre-3, Mixpre-6
BNC
  • 1 – Masse
  • 2 – Timecode
Lemo-5
  • 1 – Masse
  • 2 – Entrée Timecode
  • 5 – Sortie Timecode
Connecteurs Audio Asymétriques
Mini-Jack Stéréo
  • 1 – Masse
  • 2 – Signal Droite
  • 3 – Signal Gauche
  • Sorties Casques
  • Entrée Aux Mixpre 3, 6, 10
  • Return 833
  • Return B 888, Scorpio
TA-3 Asymétrique
  • 1 – Masse
  • 2 – Signal 1
  • 3 – Signal 2
  • Return A 888, Scorpio
TA-5 Headset
  • 1 – Sortie Casque Droite
  • 2 – Sortie Casque Gauche
  • 3 – Masse
  • 4 – Entrée mic –
  • 5 – Entrée mic +
  • Headset 833, 888, Scorpio

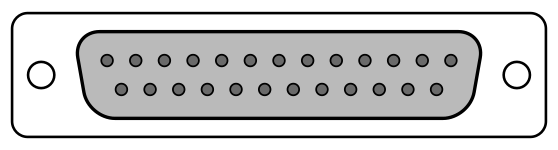

Connecteurs SUB-D

Câblage SuperSlot (côté Récepteur) :

1 – Masse14 – Masse
2 – Canal 1 +, Sortie AES 1/2 +15 – Canal 2 +, Sortie AES 3/4 +
3 – Canal 1 -, Sortie AES 1/2 –16 – Canal 2 -, Sortie AES 3/4 –
4 – Masse Alimentation17 – NC
5 – Alimentation 6 – 18VDC18 – Entrée AES 1/2 +
6 – NC19 – Entrée AES 1/2 –
7 – NC20 – Entrée AES 3/4 +
8 – NC21 – Entrée AES 3/4 –
9 – Entrée TC22 – Sortie UART
10 – Sortie TC23 – Entrée UART
11 – Sortie GenLock24 – NC
12 – NC25 Masse
13 – Masse

Câblage Sorties AES Nexus :

1 – Sortie AES 7/8 +14 – Sortie AES 7/8 –
2 – Masse15 – Sortie AES 5/6 +
3 – Sortie AES 5/6 –16 – Masse
4 – Sortie AES 3/4 +17 – Sortie AES 3/4 –
5 – Masse 18 – Sortie AES 1/2 +
6 – Sortie AES 1/2 –19 – Masse
7 – NC20 – NC
8 – NC21 – NC
9 – NC22 – NC
10 – NC23 – NC
11 – NC24 – NC
12 – NC25 – NC
13 – NC

Câblage Sorties Analogiques Nexus / Cantar X3 :

1 – Canal 8 +14 – Canal 8 –
2 – Masse15 – Canal 7 +
3 – Canal 7 –16 – Masse
4 – Canal 6 +17 – Canal 6 –
5 – Masse18 – Canal 5 +
6 – Canal 5 –19 – Masse
7 – Canal 4 +20 – Canal 4 –
8 – Masse21 – Canal 3 +
9 – Canal 3 –22 – Masse
10 – Canal 2 +23 – Canal 2 –
11 – Masse24 – Canal 1 +
12 – Canal 1 –25 – Masse
13 – NC

Câblage Entrée / Sortie AES Cantar X3 :

1 – Sortie AES 7/8 +14 – Sortie AES 7/8 –
2 – Masse15 – Sortie AES 5/6 +
3 – Sortie AES 5/6 –16 – Masse
4 – Sortie AES 3/4 +17 – Sortie AES 3/4 –
5 – Masse 18 – Sortie AES 1/2 +
6 – Sortie AES 1/2 –19 – Masse
7 – Entrée AES 7/8 +20 – Entrée AES 7/8 –
8 – Masse21 – Entrée AES 5/6 +
9 – Entrée AES 5/6 –22 – Masse
10 – Entrée AES 3/4 +23 – Entrée AES 3/4 –
11 – Masse24 – Entrée AES 1/2 +
12 – Entrée AES 1/2 –25 – Masse
13 – NC

Câblage SUB-D15 Caméra Sony (côté Récepteur)

1 – Masse9 – NC
2 – Canal 1 +10 – NC
3 – Canal 2 +11 – NC
4 – Alimentation 6 – 18VDC12 – NC
5 – NC13 – NC
6 – NC14 – NC
7 – NC15 – NC
8 – NC
Connecteurs RJ-45

Sorties Analog/AES SuperNexus :

1 – Canal 1 +, AES 1/2 +5 – Canal 3 – , AES 5/6 –
2 – Canal 1 – , AES 1/2 –6 – Canal 2 – , AES 3/4 –
3 – Canal 2 +, AES 3/4 +7 – Canal 4 +, AES 7/8 +
4 – Canal 3 +, AES 5/6 +8 – Canal 4 – , AES 7/8 –
